現有皮帶輸送機上所使用的托輥均為鋼制筒體內裝鋼軸、滾動軸承、軸承室擋蓋及密封圈等構成，其不足之處是：需消耗大量無縫鋼管、鋼棒料及滾動軸承，且在皮帶機上的傾斜角度為固定的不可調，所以在鋼制托輥上面常年運行的鋼繩芯運輸帶容易順前進方向產生縱向折裂，嚴重地降低了橡膠帶的使用壽命，其工作噪音高，對施工環境影響很大，鋼筒、滾動軸承容易磨損嚴重，一年即需更換整套輸送機托輥組件，導致傳送機械配件的費用昂貴；

    針對以上情況，可以通過一種撓性結構的托輥，此種產品能夠根據輸送皮帶上物料重量的變化而產生不同的撓性彎曲變化，載荷卸除時能夠迅速恢復原狀，從而使其自身以及環形運輸帶得到有效的保護，專業橡膠帶生產廠家所采用的技術方案主要為：撓性輥由圓柱形筒體、軸承及中心軸構成，筒體為空心膠筒結構，其兩端裝有軸承和短軸，在膠筒的空心內部安裝有螺旋型彈簧組件并襯有帆布筒，外部裝有多道凸起的耐磨環，同時在膠筒內部，撓性托輥在皮帶輸送機上的角度是根據重型橡膠運輸帶上物料重量的變化而產生不同的撓性彎曲變化，當膠帶機上載有物料時，從其橫斷面看皮帶呈弧面形狀，當帶面上物料由入料端卸料時可實現自動的撓度調節，特別適用于卸料口下方和大沖擊載荷段，此種產品主要采用高耐磨、強耐腐蝕，耐低溫材料制成，使用壽命比現有的工業運輸帶托輥提高了近五倍，在現場應用時可以節省大量無縫鋼管、鋼軸、滾動軸承及其附屬配件，同樣一套輸送機托輥組，例如現所使用的三聯輥或五聯輥，顧客在采購費用上可節省一半的支出，下面我們針對其裝配過程進行詳細闡述：

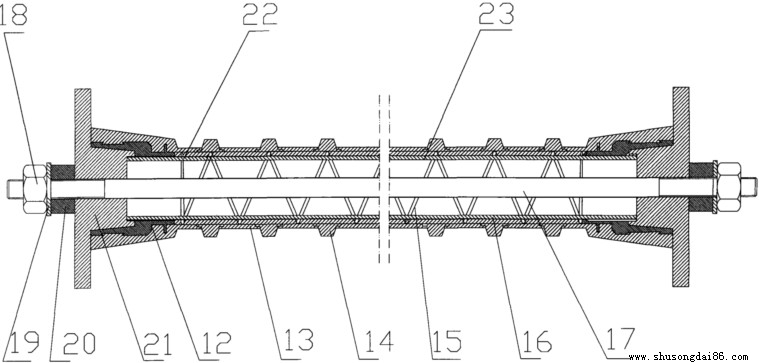

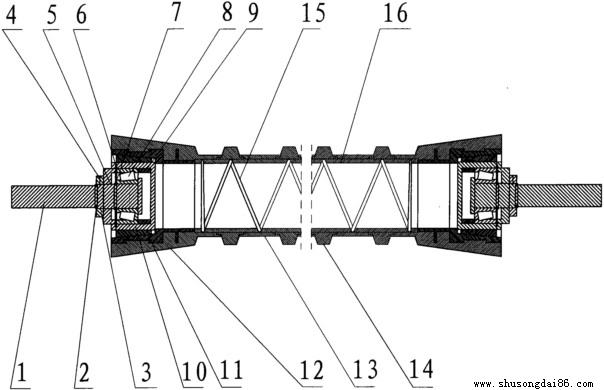

    其筒體組件是由膠筒和外面的耐磨環、膠筒內部的螺旋彈簧以及筒體兩端內側的定位套構成，在定位套中裝配有軸承室、短軸等部件來制成撓性托輥產品，加工時首先將預先制作好的多個耐磨環擺放到模具的凹槽中，將兩個鋼筒從左右兩端套在一個長緊定螺桿上，再將螺旋彈簧套在左、右鋼筒上，在其外面套上一個帆布輸送帶的膠筒，然后在緊定螺桿兩端分別裝入定位套、定位錐柄、導套和長螺桿平墊，然后分別將螺帽緊定在螺桿的兩端螺紋上，最后將該組件裝入已在模具中的耐磨環組孔中定位，注膠并進行硫化，待冷卻后取出，除去長緊定螺桿、螺帽、平墊、導套、定位錐柄后，即可加工成為撓性輥筒體組件，這時在筒體組件定位套中裝配上軸承室等部件則可制成撓性托輥；

    皮帶輸送機撓性托輥的主要裝配過程：先將擋圈裝入軸承室，將滾動軸承裝到短軸上，然后將其裝入軸承室內，把軸用內彈性擋圈裝到短軸中的溝槽內，再裝入密封定位內環、定位外環，把緊定螺釘緊固好，最后裝上軸用彈性擋圈后即可完成軸承室部件的組裝，隨之將組裝完的軸承室部件整體裝入硫化好的組合筒體的定位套內，然后在軸承室與定位套之間裝入錐套，定位后在錐套的外緣周邊施以點焊，將軸承室、錐套和定位套焊接在一起，筒體左右裝配方式相同，即完成了撓性托輥的組裝，過程種需要注意兩端短軸的同心度，并確保軸承轉動靈活，無阻卡現象的出現即可；
